在微纳加工、半导体研发以及微流控芯片制备过程中，显影是光刻工艺中至关重要的一环。显影效果的好坏直接影响图形转移的精度、线条边缘的陡直度以及最终器件的良率。传统的实验室手工显影方式——用洗瓶冲洗或用培养皿浸泡晃动——虽然门槛低，但存在显影液用量不可控、时间精度差、不同批次间重复性不佳等固有问题。随着工艺要求的提高，越来越多的研发团队和企业开始考虑引入自动化显影设备。那么，面对市场上不同类型的显影机，应该如何选择？本文将从工艺痛点、设备分类、关键参数和选型逻辑几个方面，帮助大家建立清晰的选型思路。

一、手动显影的痛点：为什么需要自动化？

在实验室环境中，手动显影最常见的操作是：将曝光后的基片置于培养皿中，倒入显影液并手动晃动，达到目测效果后取出冲洗。这种方式的局限性很明显：

1. 显影液用量无法精确控制——每次倒入的量凭经验，过少可能导致显影不均匀，过多则造成浪费和废液处理负担。

2. 显影时间无法精准把握——从倒入显影液到开始冲洗的时间受操作者反应速度影响，秒级误差在精细图形上可能造成线宽偏差。

3. 批次间一致性难以保证——同一个操作者不同时间段、不同操作者之间都存在手法差异，导致工艺可重复性差。

4. 碎片风险——手动夹取、晃动过程中，薄基片（如玻璃、硅片）易因受力不均而碎裂。

自动化显影设备正是为了解决以上问题而设计的——通过程控方式精确管理液体注入量、显影时间、转速等参数，消除人为变量，提升工艺稳定性和良率。

二、显影设备的主要类型与适用场景

从设备形态和功能集成度来看，显影设备主要分为以下几类：

1. 简易旋涂仪改装型
部分实验室使用匀胶机（Spin Coater）配合手动滴液进行显影。这种方式虽然能实现旋转状态下均匀铺液，但缺乏对显影液量、进液速度、显影时间的程序化控制，本质上仍是半手动操作，适用于对精度要求不高的教学演示或初步探索。

2. 全自动显影清洗一体机
这类设备将显影液自动定量供给、基片旋转铺展、显影计时、清洗液喷淋、甩干等步骤集成在一个腔体内，通过程序控制全流程。优势在于工艺参数完全可编程、可追溯，重复性高，适合对图形质量有严格要求的研发和中小批量生产。

3. 大型产线用显影设备
通常用于半导体Fab厂或规?；?，支持8英寸、12英寸晶圆的全自动处理，配备多腔体、机械手传输系统。这类设备造价高昂，超出一般实验室和中小企业的需求范围，不在本文讨论之列。

对于绝大多数从事微流控芯片研发、MEMS器件开发、高校及研究所微纳加工实验室的用户而言，台式全自动显影清洗一体机在成本、占地、功能之间取得了较好的平衡。

三、台式自动显影清洗一体机：以WH-XQY-01为例

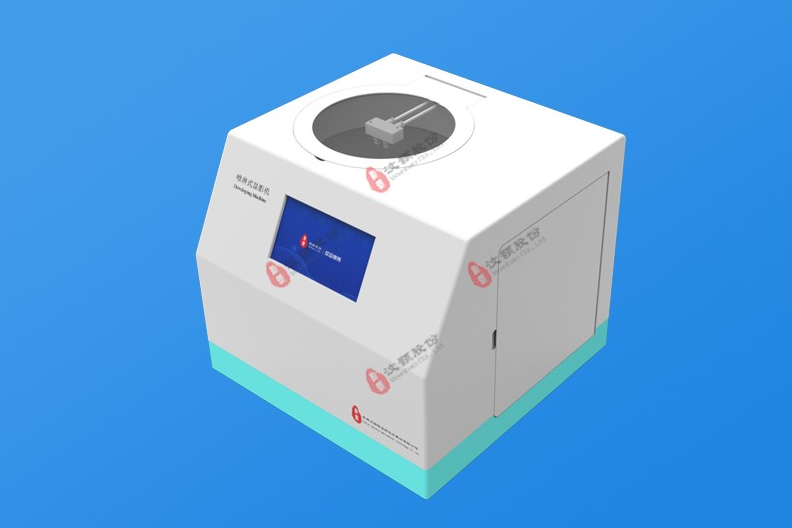

苏州汶颢股份自主研发的WH-XQY-01自动喷淋显影清洗一体机，正是针对光刻工艺中显影与清洗环节的自动化需求而设计的台式设备。它能够对7英寸及以下的基片进行程控式自动化显影与清洗，替代传统的手动操作。

核心技术参数一览：

设备的核心功能逻辑：

WH-XQY-01采用旋转喷淋的工作方式。基片被真空吸附固定在旋转托盘上，设备按照预设程序依次执行以下步骤：

• 显影液自动注入——通过蠕动泵或压力供液系统，将设定体积的显影液精确输送至基片表面。

• 旋涂铺展与显影反应——基片以设定转速旋转，使显影液均匀覆盖整个表面，并在设定的显影时间内持续进行化学反应。

• 清洗液喷淋——显影结束后，自动切换至清洗液（通常为去离子水）进行喷淋冲洗，快速终止显影反应并去除残留物。

• 高速甩干——最后以较高转速将基片表面液体甩干，完成整个工艺。

整个过程无需人工干预，只需在程序启动前将基片放置在托盘上并确认参数设置即可。

四、WH-XQY-01的典型应用场景与适用性

1. 微流控芯片制备中的显影环节
这是WH-XQY-01的核心应用场景。微流控芯片通常采用SU-8光刻胶在硅片或玻璃基片上制作微米级通道模具，显影步骤对通道的垂直侧壁和尺寸精度影响极大。手动显影常因显影液交换不充分导致通道底部残留或侧壁粗糙。使用WH-XQY-01，可以通过程序设定显影液的注入量和旋转速度，确保显影液均匀流过整个基片表面，大幅提升图形质量和批次间一致性。

2. MEMS器件、半导体分立器件的研发与小批量生产
对于需要光刻图形化的各类微加工器件，WH-XQY-01能够提供稳定可重复的显影工艺窗口，帮助研发人员快速锁定最佳工艺参数。

3. 高校微纳加工公共平台、科研院所实验室
作为多用户共享设备，WH-XQY-01的程序化操作降低了对操作者熟练度的依赖，新用户经过简单培训即可获得与其他用户一致的显影效果，有利于实验室的规范化管理。

4. 替代手动显影的通用升级方案
任何目前在手动进行显影操作、且对工艺重复性和图形质量有改进需求的场景，都可以考虑引入该设备作为工艺升级的第一步。

五、选型时需要关注的几个关键维度

在选择自动化显影设备时，建议从以下几个维度进行综合评估：

1. 基片尺寸兼容性
确认设备最大支持尺寸是否覆盖你的常用基片规格。WH-XQY-01支持最大7英寸基片，能够向下兼容4英寸、6英寸硅片及各种尺寸的玻璃基片、不规则形状基片（通过合适的载具）。

2. 显影液量与进液精度
显影液用量的可重复性是工艺稳定的前提。WH-XQY-01的10~450 mL可调范围和可编程进液速度，允许用户针对不同尺寸基片和不同厚度光刻胶优化显影液用量，既保证显影充分又避免浪费。

3. 程序化控制能力
设备应支持至少多步骤的程序存储与调用，方便不同工艺配方的切换。这一点对于需要处理多种光刻胶类型或多个产品型号的用户尤为重要。

4. 材质兼容性与耐腐蚀性
显影液（如SU-8显影液PGMEA、正胶显影液TMAH溶液等）通常具有一定的腐蚀性。设备腔体、管路、托盘等接触液体的部件需采用耐化学腐蚀材料（如不锈钢、PTFE、PP等），以保证长期稳定使用。

5. 占地空间与安装条件
台式设备占地面积小，对实验室基础设施要求低（仅需电源），便于放置在通风橱内使用，这本身就是一类重要的选型考量。

六、WH-XQY-01的适用边界与选型建议

适合以下情况选用：

• 基片尺寸在7英寸及以下，以研发、小批量生产为主的实验室环境

• 需要替代手动显影，提升图形质量和批次一致性的光刻工艺

• 微流控芯片、MEMS器件、半导体分立器件的研发与试制

• 多用户共享的实验室公共平台，需要标准化、程序化操作的场景

• 对设备占地空间和预算有约束，希望在一台设备上完成显影和清洗两步工艺

以下情况建议考虑其他方案：

• 需要处理8英寸及以上大尺寸晶圆的量产环境——需考虑更大规格的工业级显影设备

• 对显影均匀性有亚微米级线宽控制的苛刻要求——可能需要配备超声或兆声辅助的专用显影系统

• 需要与涂胶、曝光等前道工序实现全自动联线的产线——建议考虑集成式Track系统

写在最后

显影设备的自动化升级，核心价值在于用可控的机械程序替代不可控的人为操作，从而为光刻工艺建立起可量化、可复现的工艺窗口。对于微纳加工领域的研究者和工程师而言，一台可靠的程序化显影设备往往是提升研发效率和成果质量的关键投入。

苏州汶颢股份在微流控芯片及微纳加工设备领域积累了多年经验，WH-XQY-01自动喷淋显影清洗一体机正是从实际工艺需求出发、自主开发的一款实用型设备。如果您正在从事微流控芯片、MEMS器件或相关光刻工艺的研发工作，欢迎进一步了解该设备的具体性能和实际应用案例，也可联系我们的技术团队进行样品试机，以实际效果作为选型决策的依据。
